猪场舍内环控与粪污尸体无害化处理

宋修瑜 猪业高层交流论坛

总  述
近年来，随着国家政策对农牧产业化的大力扶持，中国畜牧业正面临由传统养殖向现代规模化养殖转型过渡期。很多传统养殖没有充分显现出来的问题，实施规模化养殖后，就成了现代规模化养殖企业可持续发展的巨大障碍，这些问题表现最突出的就是畜禽舍内环境控制和规模化养殖场粪污尸体等有机废弃物无害化处理。
1.猪场规划设计与环境控制及移动式全自动保育舍及案例
1.1猪场规划设计与环境控制

1.1.1猪场规划设计
猪场的设计从场址选址、生产工艺选择（周期化）、设备选型、品种、管理模式等方面进行综合考虑，经过我们多年研究与探索，自成一套设计体系。具有节省土地面积（40%）和建筑成本（30%）、节能环保（冬天不用锅炉取暖，夏天不用水帘降温）、自动化程度高（自动饲喂自动清粪）、节省人工（300头母猪规模全程2人饲养）等诸多优点。

300头母猪规划整体效果图

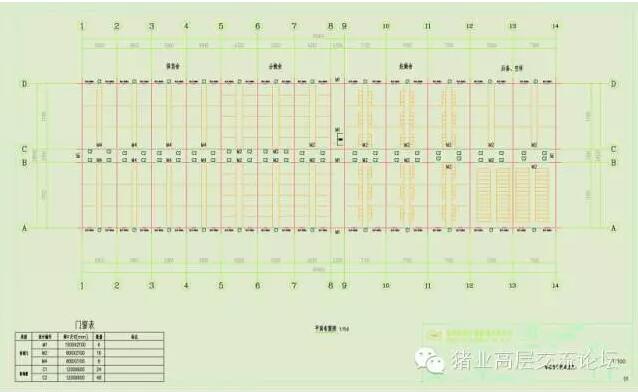

猪场建筑—300头母猪生产舍平面图

母猪生产区建筑面积为80.4m*24.5m=1969.8㎡。同比节省建筑面积40%，节省建筑成本30%。
按照猪只各阶段通风要求和温度要求及饲养管理模式，每个阶段的猪舍内必须达到规定的饲养密度，既能满足猪只通风换气要求又能保持舍内恒温。相比其它设计节省了土地面积和建筑成本。
1200头母猪规划整体效果图

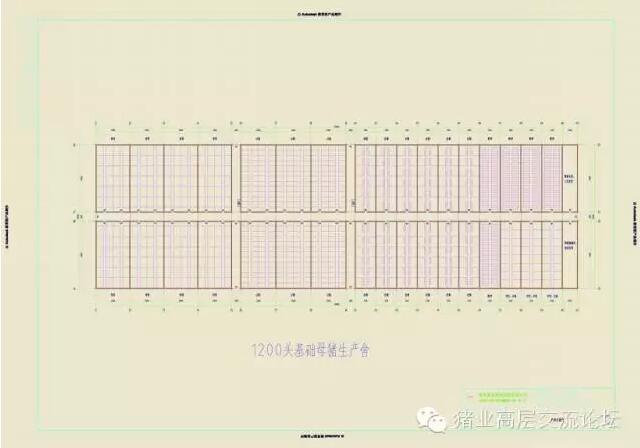

猪场建筑—1200头基础母猪生产舍平面图

母猪生产区建筑面积为168.2m*50.12m=8430㎡。

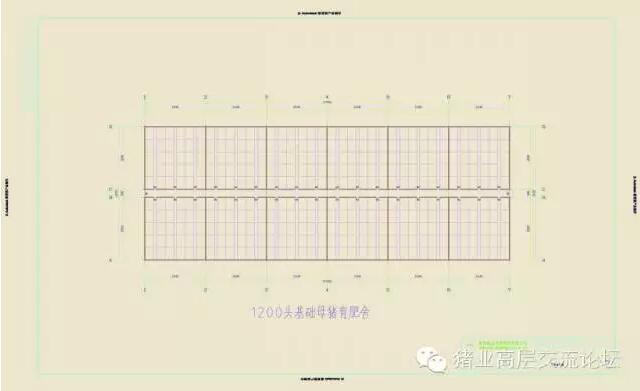

猪场建筑—1200头基础母猪育肥舍平面图
母猪生产区建筑面积为127m*53.72m=6823㎡。

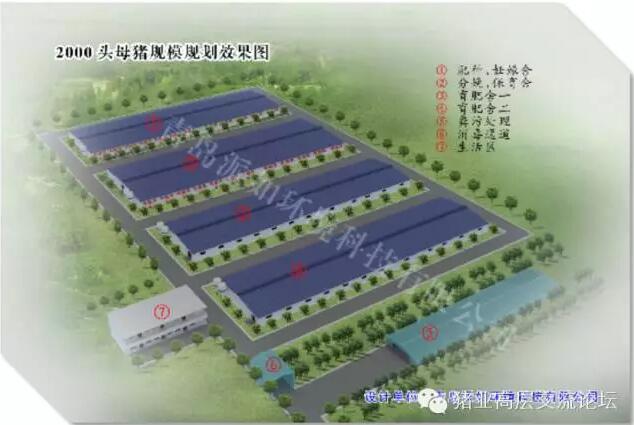

2000头基础母猪规划整体效果图

猪场建筑—2000头基础母猪后备配种妊娠舍平面图
猪场建筑—2000头基础母猪分娩保育舍平面图
猪场建筑—2000头基础母猪育肥舍平面图

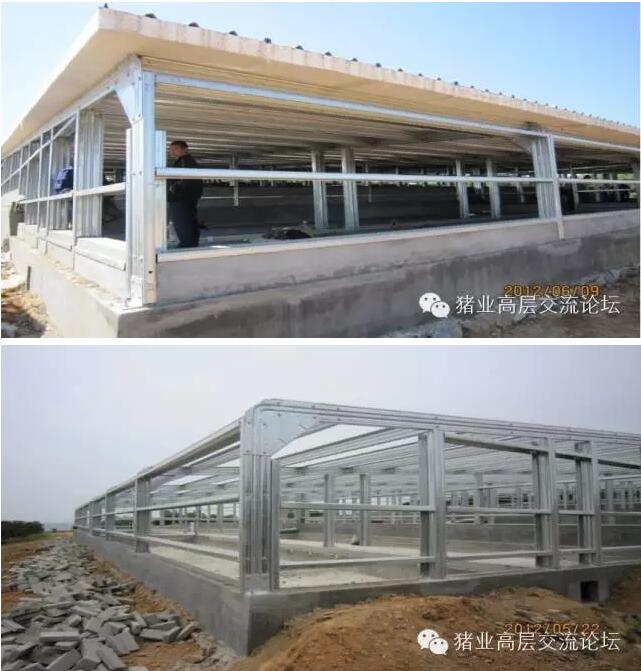

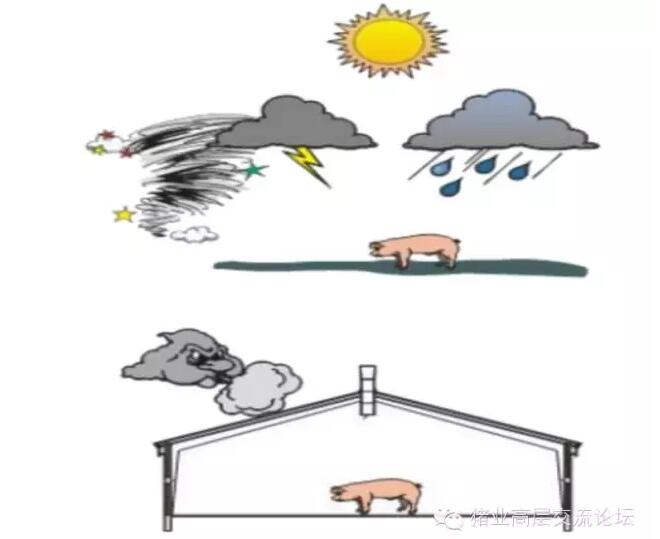

猪场建筑—密闭隔热保温


猪舍建筑必须做到密闭隔热保温效果，墙面板、屋面板需要采用隔热保温材料，形成冬暖夏凉的舍内环境。
密闭和保温是通风的两个必需前提条件！

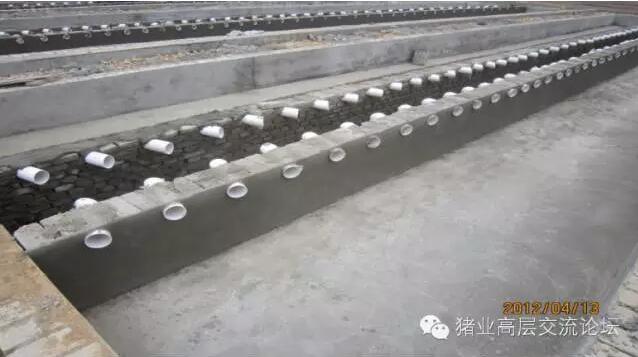

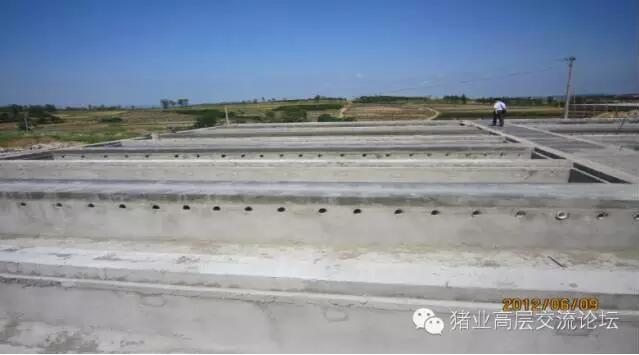

猪场建筑—蓄粪池做法及地沟通风管布置



采用全漏缝地板模式，漏缝地板以下0.8m左右为蓄粪池。待养完一批猪只后（一个全进全出单元）将排污阀拔出，靠虹吸作用将粪污顺管道排出，排污彻底，不影响猪舍的密封效果。
地沟通风管布置要求每个通风管处风速相同，以保证舍内各处通风均匀。
1.1.2全自动环境控制系统
PARU全自动环境控制系统满足了不同猪群各生理阶段对环境的要求，给不同的猪群提供适宜环境，为各类猪舍自动温控、通风换气，彻底解决通风与保温的矛盾，实现冬天不用锅炉取暖，夏天不用水帘降温。提高了养猪生产水平和猪群健康状况。
全自动环境控制系统组成（一）
环境控制器和变速风机是整个环控系统的核心组成部分。
全自动环境控制系统组成（二）
射流进气窗：春秋冬季通风，导流进入舍内的空气。
保温灯：分娩舍为仔猪保温。
全自动环境控制系统组成（三）
塑料漏粪地板：导热慢，防止仔猪或保育猪拉痢疾。
排污阀：利用虹吸原理将粪污排出蓄粪池。

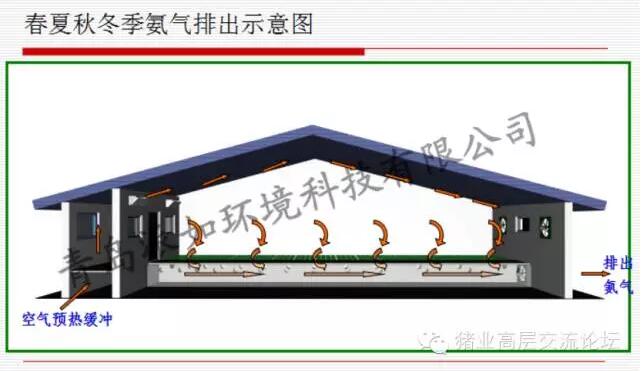

春夏秋冬季氨气排出示意图

全自动环境控制系统组成（四）
D系列变速风机：分娩母猪降温专用变速风机。
泉涌式饮水器：自由调节水位，节水环保。

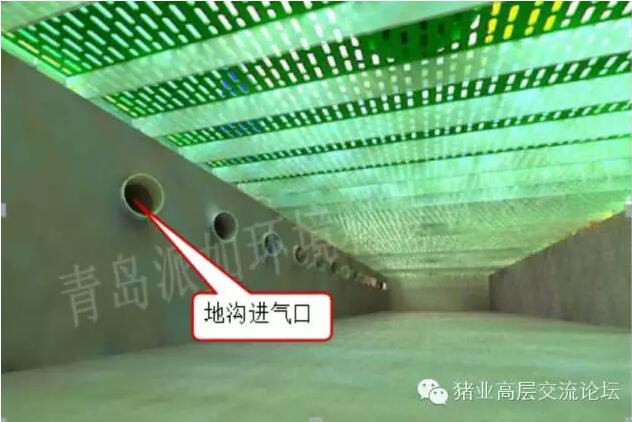

地沟风道进气口—保证将漏粪板下方的氨气均匀的排出舍外

各猪舍春秋冬通风示意图

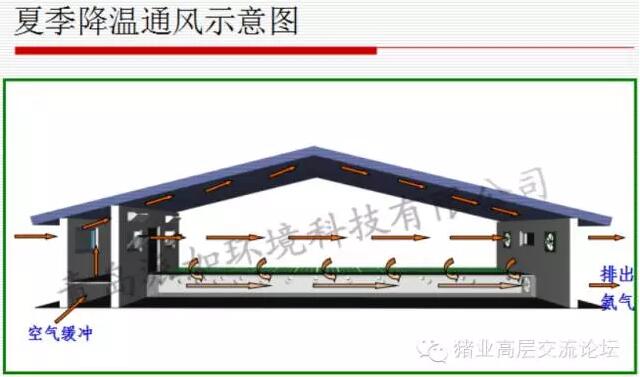

猪舍夏季降温通风示意图


移动式全自动保育舍
移动式全自动保育舍结构
移动式全自动保育舍主要由可移动式的猪舍钢构蓄粪池，可拆装的保温隔热墙面板、屋面板，全自动环境控制系统，全自动饮水及饲喂设备等组成。
移动式全自动保育舍优势
墙面板屋面板采用隔热保温材料制作，形成了冬暖夏凉的舍内环境；
全自动环境控制设备，以温度为舍内环境控制标准，专利设计的特殊通风结构，实现冬天不用锅炉取暖，夏天不用水帘降温；
自动饲喂设备大大减少饲料消耗；
采用塑料漏粪地板，减少猪体热量消耗，提高饲料转化率，免除人工清粪和人工冲洗栏位的繁殖工作。
仔猪成活率99%
1.2猪场舍内环境控制案例
1.2.1案例一
广东德兴种养实业有限公司成立于1996年，以种猪育种育苗、无公害生猪养殖为主导，存栏母猪1.5万头，年出栏生猪30万头。配套饲料加工、果蔬苗木种植、水产养殖，综合型农业产业化国家重点龙头企业。
广东德种兴养实业有限公司采用青岛派如科技有限公司猪场规划设计理念，节省了土地成本40%和建筑成本30%，彻底解决了通风与保温的矛盾，在炎热的夏季也不需要用水帘降温，使派如公司设计理念在中国亚热带地区成功实现。
1.2.2案例二
鞍山市旧堡区唐家房西果园养殖场地址设在东北地区最大的钢铁工业城市—鞍山，辽宁鞍山唐家房镇西果园村，主要经营养鸡、养猪、养鱼等。鞍山果园养殖场与青岛派如科技有限公司的合作，实现了“冬季不用锅炉取暖，夏季不用水帘降温”，即使在冬季零下20摄氏度的低温环境下，也不需要锅炉取暖，不仅节省能源、节省人工，同时彻底解决了废气污染问题。
1.2.3案例三
山东蓝海酒店集团创业山东东营，是以一家高档酒店经营为主、以中式快餐为延伸产业，以酒店工程和职业教育为配套产业的大型酒店集团。
山东蓝海集团引入青岛派如环境有限公司养殖场规划设计理念和通风模式，在东营建设1200头母猪规模养猪场 ，不仅节省了土地面积和建筑成本，也彻底解决了通风与保温的矛盾。
1.2.4案例四
山东威海西楼集团始建于1987年12月，主要生产经营轻钢结构制作及安装、海水养殖、蔬菜种植等业务。
西楼集团与青岛派如科技有限公司的合作，建造钢构养猪场，利用PARU全自动环境控制系统，彻底解决了养殖场通风与保温的矛盾。
1.2.5案例五
河南沁阳市博园牧业有限公司是一家以自繁自养为主的规模农场，以种猪育种、无公害生猪养殖为主导。配套经济作物种植及水产养殖。
博园牧业引进青岛派如环境有限公司猪场环境控制系统，舍内四季恒温，全程养殖无需抗生素，母猪自然分娩，保育成活率达到99.7%。
2.畜禽养殖场粪污尸体无害化处理
随着畜牧业集约化养殖场的兴起，2015年史上最严厉的环保法开始实施，经营养殖业最大的问题是养殖场畜禽粪便、尿液、污水和尸体等有机废弃物无害化处理。畜禽粪便、尿液、污水和尸体等所发生的恶臭及对水质和气体污染等引起的环境污染问题也同样是难以解决的现实。厌氧沼气发酵方式是目前最常用的粪污处理方式。由于初期安装费用和运行费用相对较低，大部分规模养殖场都在使用中，但厌氧发酵速度慢，占用土地面积大，发酵不充分，发酵产生的沼渣沼液，有害细菌严重超标，对农作物和土地造成伤害，对周围环境也造成严重破坏。
高效快速畜禽粪尿尸体好氧发酵无害化处理设备在80年代由日本引入韩国国内，固体粪便尸体采用罐式发酵模式，液态粪便、污水、尸体采用隧道式发酵模式；目前这些产品和技术均处于成熟稳定发展的阶段。我们已经找到畜禽粪污尸体处理最理想的方法并在不断完善。在极少的占地面积上有卓越的处理能力，好氧发酵中所产生的臭气和废水也可以一并处理，从而切断粪污尸体对环境造成的二次污染，达到零排放，实现规模化养殖场可持续发展。
2.2-好氧发酵产品介绍


2.2.1产品介绍-罐式发酵机

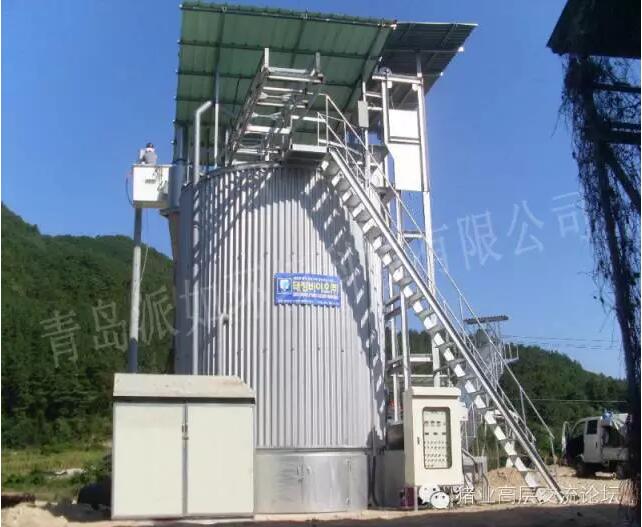

罐式固体粪便处理系统
1、粪便的水分含水量在65%及以下时，不需要添加任何调节剂，在7天之内生产出含水量在20-30%（任意调节）之间的有机肥料。
2．设置空间只需要10m ×10m的面积，可以充分利用有效的空间。
3．发酵温度始终保持在45-65摄氏度，可以防止病原性疾病的发生，病死动物都可以无害化处理。
4．发酵过程成密封的状态，可以控制恶臭的散发。
5．运转实现全自动化，可以实现无人值守（传送带投入方式时）。
6．搅拌驱动装置为油压驱动方式，故障率低。
7．生产出发酵肥料中的最优产品，发酵熟腐率100%。
8．设计使用寿命30年。
COMBO-CLEAN（除臭设施）
与发酵机一体化设备，方式是喷淋方式和击球方式相结合，发酵产生的气体与结露出水经过除臭设备后可以切断98%污染物。
本装置是通过设备内部设置的喷嘴喷出的细微水粒子，与发酵产生的气体相互混合（分裂）上升，与上端设置的过滤器进行接触，将恶臭的气体进行净化，可以消除98%污染物。
罐式发酵机的特点
发酵方式为好氧发酵
发酵场周围清洁干净
发酵过程中产生的废气、粉尘等污染物，由专用喷淋设备收集处理。对环境没有污染产生。
发酵罐的外围采用保温隔热材料，热量损失少，确保罐内发酵产生的温度在45-65摄氏度之间，7天为一个发酵周期。
运行费用低。（采用高效率马达）
占地面积小，设备占用空间约100平方米，可以利用零碎的剩余空间。
内部以及畜粪接触到的部分全都是不锈钢，因此，具有半永久性寿命。
罐式系列发酵机
